Elektronisch ontwerp op maat
Soms bestaat het onderdeel niet meer. Soms heeft het nooit bestaan. In beide gevallen kan een kaart ontworpen worden die precies doet wat uw machine nodig heeft — met dezelfde aansluitingen, dezelfde signalen en dezelfde afmetingen als wat er nu in zit.
Wat wij ontwerpen
Van één vervangkaart tot een volledig nieuw toestel
Vervangprints voor wat niet meer leverbaar is
De kaart is stuk, de fabrikant bestaat niet meer en een nieuwe machine kost honderd keer zoveel. Wij tekenen een vervanger die op dezelfde plaats past en dezelfde signalen geeft.
Nieuwe stuur- en interfacekaarten
Meten, sturen, omzetten, koppelen. Ook de tussenstukken die nergens te koop zijn omdat uw combinatie van oude en nieuwe apparatuur te zeldzaam is.
Firmware en embedded software
De software in het toestel zelf: microcontroller, embedded Linux, communicatie over CAN, RS-485 of Ethernet. Hardware en software worden samen ontworpen, door hetzelfde team.
Modernisering van bestaande elektronica
Verouderde componenten vervangen door verkrijgbare equivalenten, storingsgevoeligheid wegnemen, of een analoge sturing digitaal en uitleesbaar maken.
Werkwijze
Van schema tot werkend prototype
Het ontwerp gebeurt in huis: meerlaagse prints, impedantiegecontroleerde banen waar het moet, en een prototype dat wij zelf bestukken en doormeten vóór het bij u aankomt.
Vastleggen wat het moet doen
Welke signalen komen binnen, wat moet eruit, in welke omgeving hangt het, en wat moet er gebeuren als iets uitvalt. Dat gesprek bepaalt het halve ontwerp.
Schema en printontwerp
Componentkeuze op leverbaarheid en levensduur, niet alleen op prijs. U krijgt het schema te zien voor er een print besteld wordt.

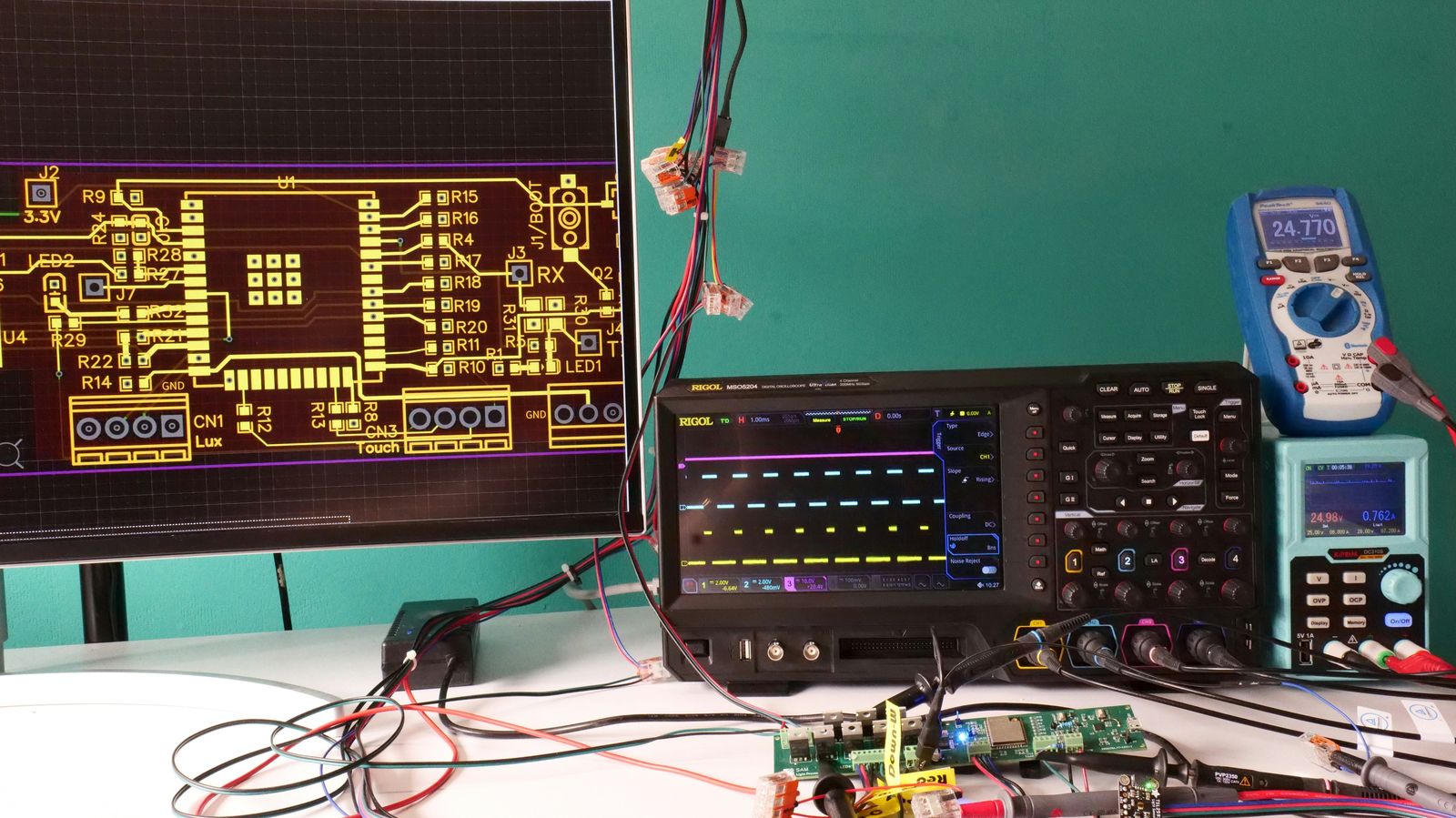

Prototype bouwen en doormeten
Wij bestukken het eerste exemplaar zelf en meten het door op de werkbank: voedingen, timing, communicatie, gedrag bij storing en bij warmte.
In uw machine, en dan pas klaar
Een kaart die op de testbank werkt is geen kaart die in uw machine werkt. Het laatste stuk van het ontwerp gebeurt ter plaatse.
Als de documentatie weg is
Wij lezen uit wat niemand nog kan opzoeken
De moeilijkste opdrachten beginnen zonder schema. Dan vertrekken wij van wat er ligt.
Het vertrekpunt
Een kaart, geen papier
Geen schema, geen datasheet, geen bouwer meer om te bellen. Soms zijn zelfs de typeaanduidingen van de componenten weggeschuurd.
Wat wij dan doen
Terugwerken naar het ontwerp
Wij tekenen het schema uit vanaf de print, lezen geheugens uit en reconstrueren het communicatieprotocol uit de programmacode wanneer dat nodig is.
Zo hebben wij al protocollen van aandrijvingen opnieuw bruikbaar gemaakt waarvan de fabrikant de documentatie nooit vrijgegeven heeft.
Voor machinebouwers
Wij leveren ook het dossier dat erbij hoort
Wie een machine of een toestel op de markt brengt, moet kunnen aantonen dat het conform is. Dat is papierwerk waar de meeste bouwers niemand voor in huis hebben — en waar een ontwerper voor nodig is die de techniek kent, niet enkel de norm.
Risicoanalyse
Wat kan er misgaan, hoe waarschijnlijk is het, en welke maatregel dekt het af.
Technisch dossier
Schema's, berekeningen, componentverantwoording en testverslagen, geordend en bewaarbaar.
Verklaring van overeenstemming
De DoC en het typeplaatje, opgesteld met de juiste gegevens en de juiste richtlijnen.
Handleiding
Een gebruikershandleiding die aan de vormvereisten voldoet en die een technicus ook echt kan gebruiken.
Contact
Hebt u een kaart die niet meer bestaat?
Stuur ons een foto van de print en een beschrijving van wat ze moet doen. Wij zeggen u of een vervanger zinvol is, of dat herstellen van het bestaande exemplaar goedkoper uitkomt — dat laatste zeggen wij even goed.
